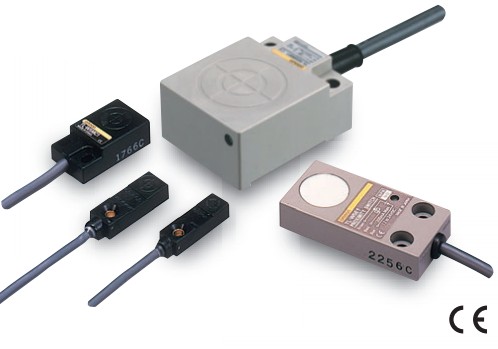

歐姆龍接近傳感器TL-W系列（接近開關）
TL-W 系列接近開關（接近傳感器）
有豐富的應用變化，扁平型的標準型。
·厚度6mm，檢測距離3mm(TL-W3MC1)
·系列中增加鋁壓鑄型
歐姆龍接近傳感器TL-W系列（接近開關）額定值/性能：
| 項目 型號 | TL-W5MD□ | |
| 檢測距離 | 5mm±10% | |
| 設定距離 | 0～4mm | |
| 應差距離 | 檢測距離的10%以下 | |
| 檢測物體 | 磁性金屬（非磁性金屬會降低檢測距離。參照「特性數據」→842頁） | |
| 標準檢測物體 | 鐵18×18×1mm | |
| 響應頻率* | 500Hz | |
|
電源電壓 （使用電壓范圍） |
DC12～24V 脈動（p-p） 10%以下（DC10～30V） | |
| 漏電流 | 0.8mA以下 | |
| 控制輸出 | 開關容量 | 3～100mA |
| 殘留電壓 | 3.3V以下（負載電流100mA以及導線長2m時） | |
| 顯示燈 |
D1型：動作顯示（紅）、設定顯示（綠） D2型：動作顯示（紅） |
|
|
動作狀態 （檢測物體接近時） |
D1型：NO 詳見「輸入輸出段回路圖」的時間圖→843頁 D2型：NC |
|
| 保護回路 | 負載短路保護、浪涌吸收 | |
| 環境溫度 | 工作時、保存時：各－25～＋70℃ （不結冰，結露） | |
| 環境濕度 | 工作時、保存時：各35～95%RH （不結露） | |
| 溫度的影響 | 在－25～＋70℃溫度范圍內，為＋23℃時檢測距離的±10%以下 | |
| 電壓的影響 | 在額定電源電壓±15%范圍內，為額定電源電壓時檢測距離的±2.5%以下 | |
| 絕緣電阻 | 50MΩ以上（DC500V兆歐表）充電部整體與外殼間 | |
| 耐電壓 | AC1,000V 1min 充電部整體與外殼間 | |
| 振動（耐久） | 10～55Hz 上下振幅1.5mm X、Y、Z各方向2h | |
| 沖擊（耐久） | 500m/s2 X、Y、Z各方向 3次 | |
| 保護結構 | IEC規格 IP67[JEM規格 IP67g （耐浸型、耐油型） ] | |
| 連接方式 | 導線引出式（標準導線長2m） | |
| 質量（捆包狀態） | 約45g | |
| 材料 | 外殼 | 耐熱ABS |
| 檢測面 | ||
| 附件 | 使用說明書 | |
|
型號 項目 |
TL-W1R5MC1 | TL-W3MC□ | TL-W5MC□ |
TL-W5E1 TL-W5E2 TL-W5F1 TL-W5F2 |
TL-W20ME1 TL-W20ME2 |
|
| 檢測距離 | 1.5mm±10% | 3mm±10% | 5mm±10% | 20mm±10% | ||
| 設定距離 | 0～1.2mm | 0～2.4mm | 0～4mm | 0～16mm | ||
| 應差距離 | 檢測距離的10%以下 |
檢測距離 的 1～15% |
||||
| 檢測物體 | 磁性金屬（非磁性金屬會降低檢測距離。參照「特性數據」→842頁） | |||||
| 標準檢測物體 | 鐵18×18×1mm | 鐵12×12×1mm | 鐵18×18×1mm | 鐵50×50×1mm | ||
| 響應頻率 | 1kHz以上 | 600Hz以上 | 500Hz以上 | 300Hz以上 | 40Hz以上 | |
|
電源電壓 （使用電壓范圍） |
DC12～24V 脈動（p-p） 10%以下 （DC10～30V） |
DC12～24V 脈動 （p-p） 20%以下 （DC10～30V） |
DC12～24V 脈動（p-p） 10% 以下（ DC10～30V） |
|||
| 消耗電流 | 15mA以下（DC24V時、無負載） | 10mA以下 | DC24V，15mA以下（DC24V時、無負載時） | 8mA/12V、 15mA/24V | ||
| 控制輸出 | 開關容量 | NPN集電極開路 100mA以下 （DC30V以下） |
NPN集電極 開路DC12V 時50mA以 下（DC30V 以下DC24V 時100mA以 下（DC30V 以下） |
200mA | DC12V時100mA以下 DC24V時200mA以下 | |
| 殘留電壓 | 1V以下 （負載電流100mA以及導線長2m時） | 1V以下（負載電 流50mA以及導線 長2m時） | 2V以下 （負載電流200mA以及導線 長2m時） | 1V以下（負載電 流200mA以及導線 長2m時） | ||
| 顯示燈 | 檢測顯示（紅） | ? | ? | ? | ||
| 動作狀態（檢測物體接近時） | NO | C1型：NO C2型：NC | E1型、F1型：NO E2型、F2型：NC | |||
| 詳細參照「輸入輸出段回路圖」的時間圖→843頁 | ||||||
| 保護回路 | 逆向連接保護、浪涌吸收 | |||||
| 環境溫度 | 工作時、保存時：各－25～＋70℃ （不結冰，結露） | |||||
| 環境濕度 | 工作時、保存時：各35～95%RH （不結露） | |||||
| 溫度的影響 | 在－25～＋70℃溫度范圍內，為＋23℃時檢測距離的±10%以下 | |||||
| 電壓的影響 | 在額定電源電壓±10%范圍內 額定電源電壓時檢測距離的 ±2.5%以下 | 在額定電源電壓 ±20%范圍內額定 電源電壓時檢測距 離的±2.5%以下 | 在額定電源電壓±10%范圍內 額定電源電壓時檢測距離的±2.5%以下 | |||
| 絕緣電阻 | 50MΩ以上（DC500V兆歐表）充電部整體與外殼間 | |||||
| 耐電壓 | AC1,000V 50/60Hz 1min 充電部整體與外殼間 | |||||
| 振動（耐久） | 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h | |||||
| 沖擊（耐久） | 500m/s2 X、Y、Z各方向3次 | 500m/s2 X、Y、Z各方向 10次 | ||||
| 保護結構 | IEC規格 IP67[JEM規格 IP67g （耐浸型、耐油型）] | |||||
| 連接方式 | 導線引出式（標準導線長2m） | |||||
| 質量（捆包狀態） | 約30g | 約45g | 約70g | 約180g | ||
| 材料 | 外殼 | 耐熱ABS | 鋁壓鑄 | 耐熱ABS | ||
| 檢測面 | 耐熱ABS | |||||
| 附件 | 安裝配件、使用說明書 |
使用說明書 |
||||
